DIY generator voor harpen

Let wel even op: het betreft hier elektriciteit en als je niet zeker bent, vraag je best hulp aan iemand die hier verstand van heeft.

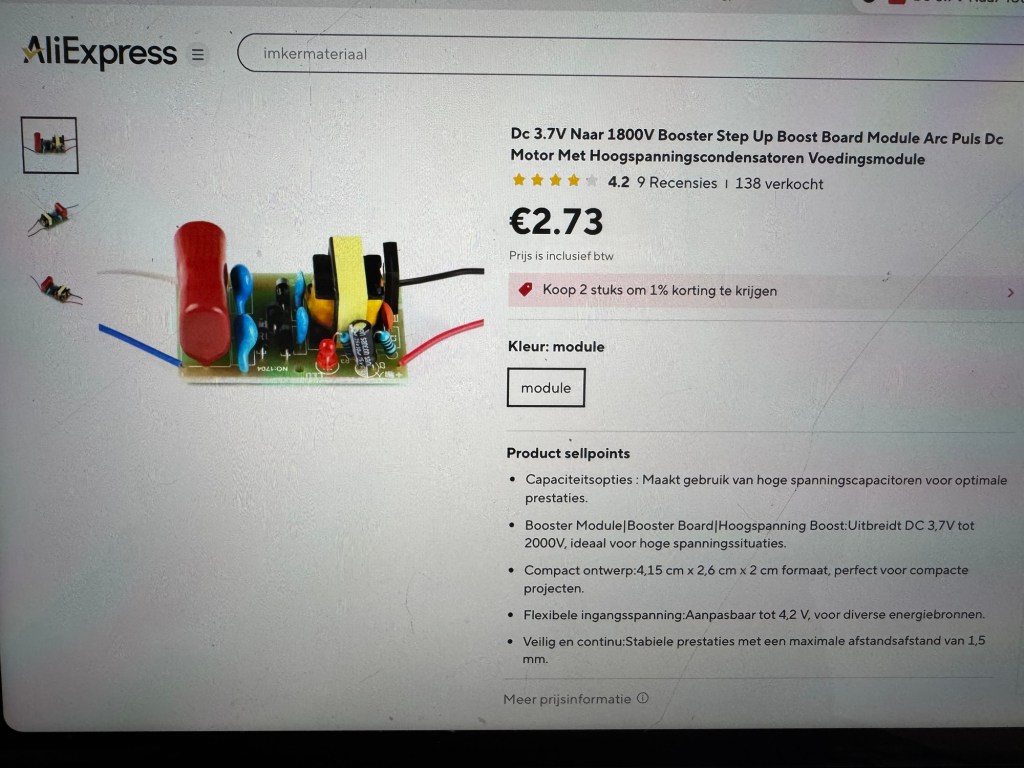

Om te beginnen zoeken we alles samen om onze generator op te bouwen. We kopen een opbouw-elektriciteitsdoos voor buitengebruik. Ze moet natuurlijk waterdicht zijn. De rest bestellen we bijvoorbeeld bij AliExpress. We beginnen met een diode voor 12V.

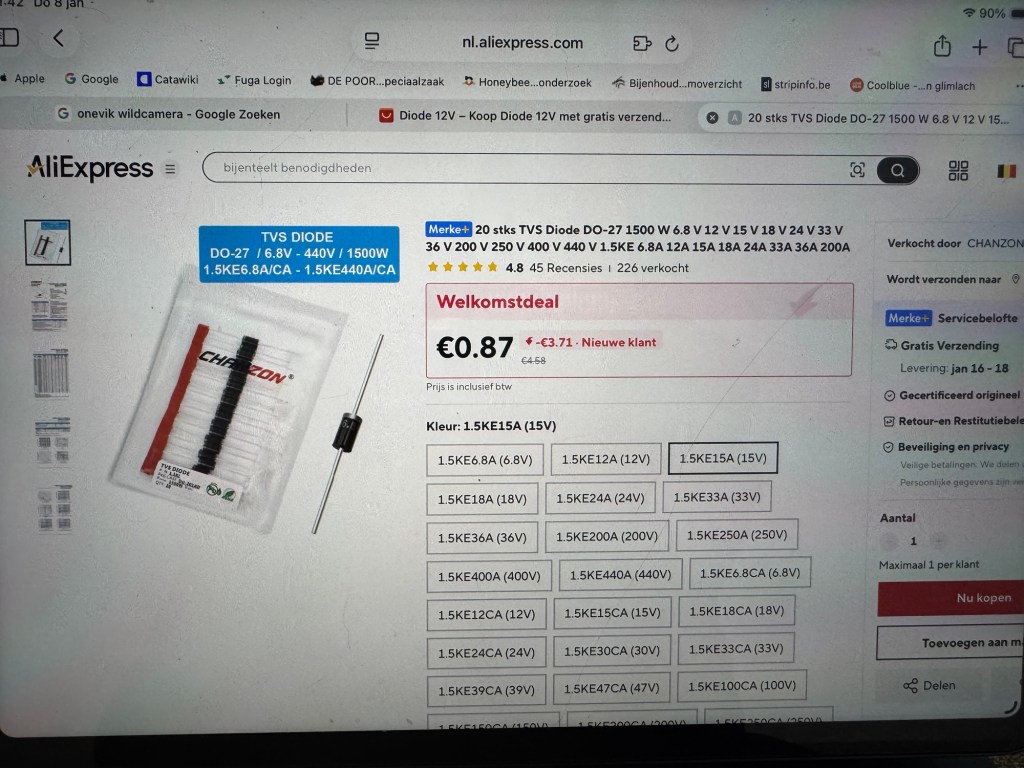

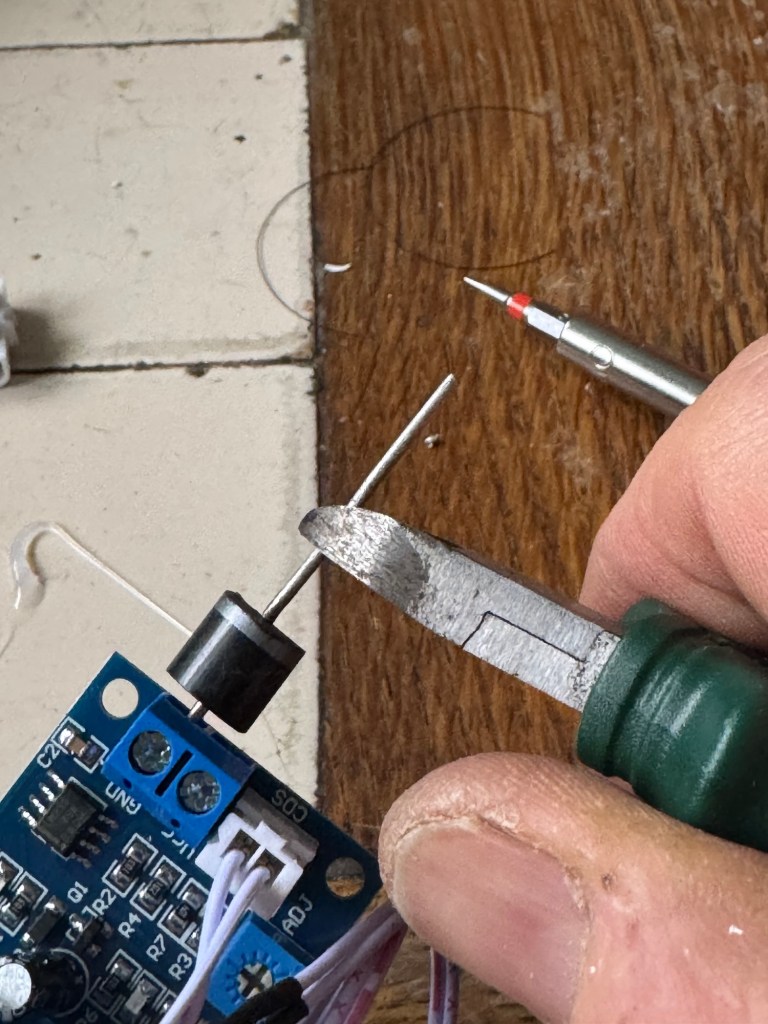

Deze gaat ervoor zorgen dat we geen componenten kapot maken als we per ongeluk de polariteit omwisselen. Een diode laat namelijk maar in één richting stroom door: van + naar – en niet andersom. En bij gelijkstroom zoals in dit geval is het namelijk belangrijk in welke richting de stroom vloeit. De stroom komt van + en stroomt naar -. Hij gaat een component binnen langs de + en verlaat de component langs de -. De diode heeft aan haar – zijde een streep. Deze streep komt aan de buitenkant want daar komt de stroom naar buiten. Mocht je ze verkeerd aansluiten, werkt de rest niet, maar geen probleem, je kan ze dan nog omdraaien.

Knip de uiteinden wel even op lengte.

De voedingskabel die naar onze generator komt, is een 12V draad. Deze komt van een batterij. En die batterij kan dan natuurlijk nog worden gevoed door een zonnepaneel. De negatieve draad van onze voedingskabel gaat via de diode naar de lichtschakelaar.

Om het gemakkelijk te maken, kunnen we alle verbindingen maken met kroontjes of lusterklemmen maar we kunnen natuurlijk ook solderen.

De positieve draad van de voedingskabel bevestigen we in de positieve aansluiting en we lussen dan een tweede draadje door naar de positieve uitgang aan de andere kant van het plaatje. De – draad lussen we dadelijk verder naar de omvormer. Er zijn nu twee contactpunten om met de + verder te gaan naar de omvormer. Langs boven werkt de schakelaar tijdens de dag en langs onder tijdens de nacht. Wij wensen dat hij alleen tijdens de dag stroom levert aan onze harp. Mocht je dit verkeerd doen, moet je het andere contactje gebruiken. Het kaartje is eigenlijk een schakelaar op de + draad die de stroom doorlaat bij licht of bij duisternis, afhankelijk van welke uitgang je gebruikt.

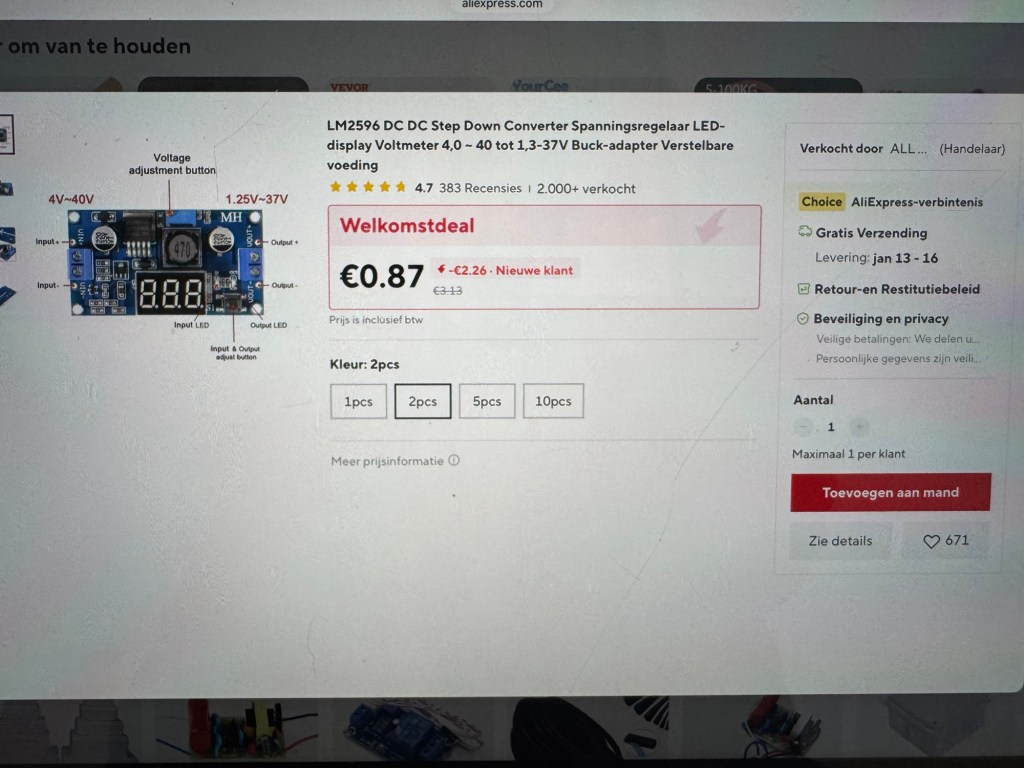

De omvormer moeten we eerst nog even naar 3,7 V regelen.

Bij aanschaf staat de ingang op hetzelfde voltage als de uitgang. Met het kleine knopje rechtsonder kunnen we kiezen om met de display de ingang af te lezen ofwel de uitgang.

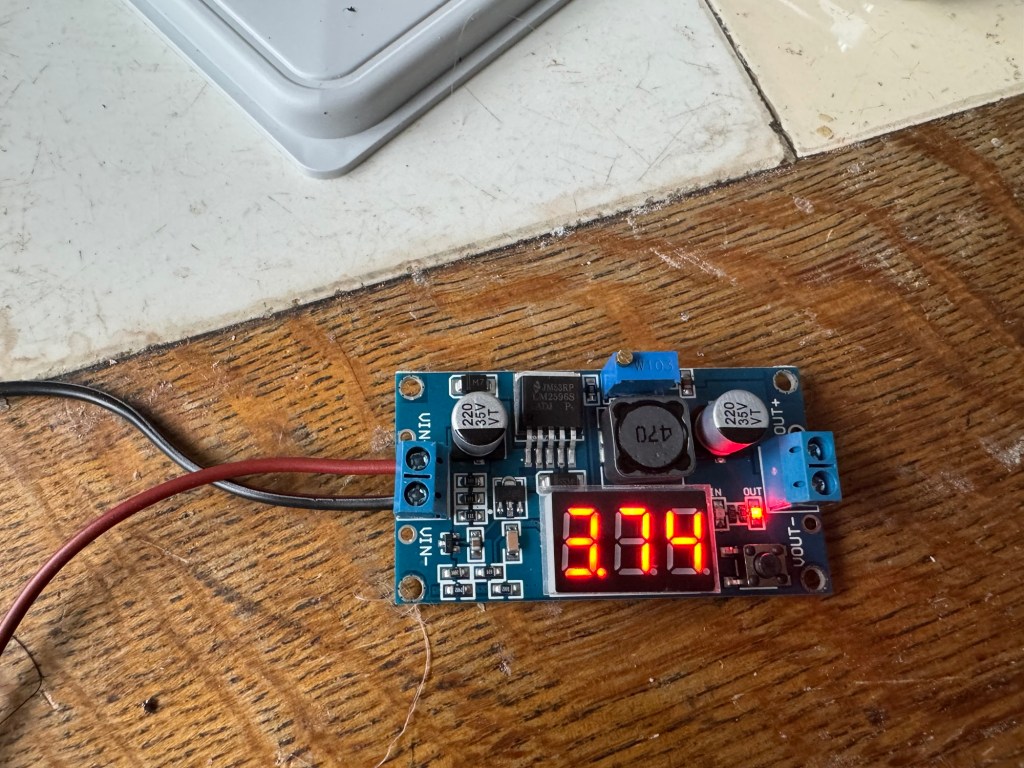

We zetten hem op uitgang en draaien dan het kleine schroefje bovenaan in tegenwijzerzin tot we ongeveer op 3,7 V uitkomen.

We maken van onze 12 V stroom dus een stroom met 3,7 V. En van daar gaan we verder naar de generator die deze 3,7 V kan omzetten naar 1800 V. Je regelt dus de omvormer zo dat hij het voltage levert waarmee de generator werkt.

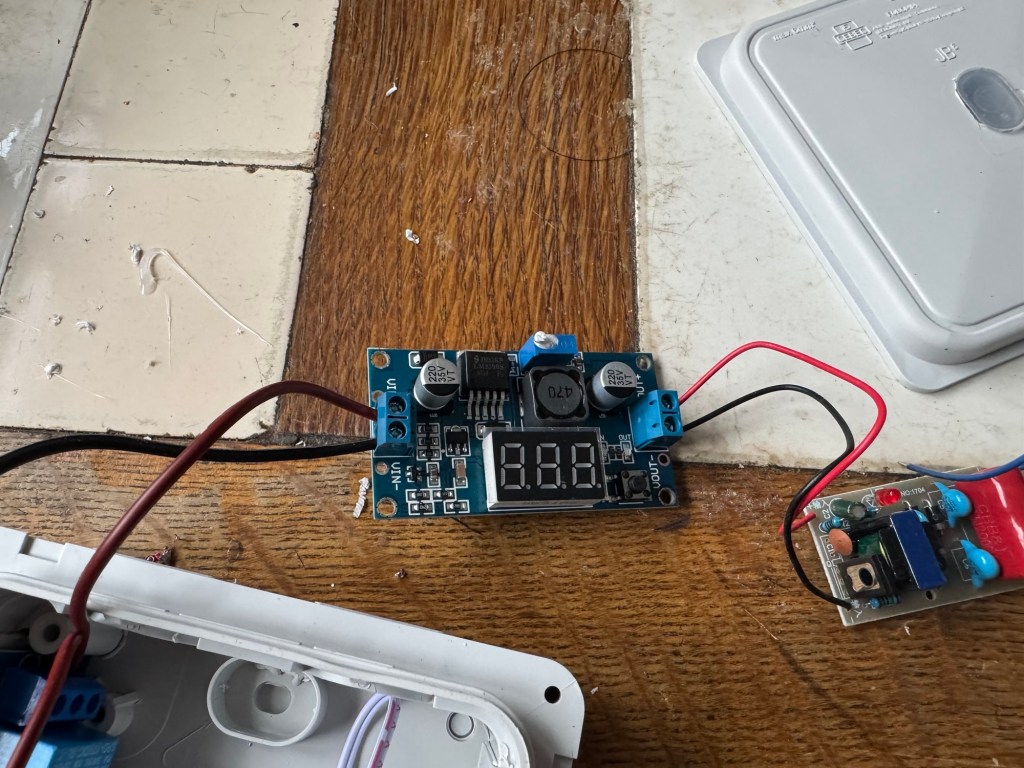

Langs de kant van de felrode condensator bevindt zich de uitgang. De ingang heeft een rode (+) en een zwarte (-) draad.

De dunne draadjes van de uitgang, wit en blauw, verbind ik wel naar een dikkere draad en isoleer deze met een krimpkousje of eventueel isolatietape. De dikkere draad beschermt beter tegen doorslaan bij deze hoge voltages.

We moeten deze korte draadjes ook kunnen verbinden met de draden van onze harp. En we zorgen er zelfs voor dat de twee draden voldoende ver van elkaar blijven om geen vonk te geven of door te slaan naar elkaar toe. We gebruiken dus twee losse draden en komen ook apart uit de contactdoos.

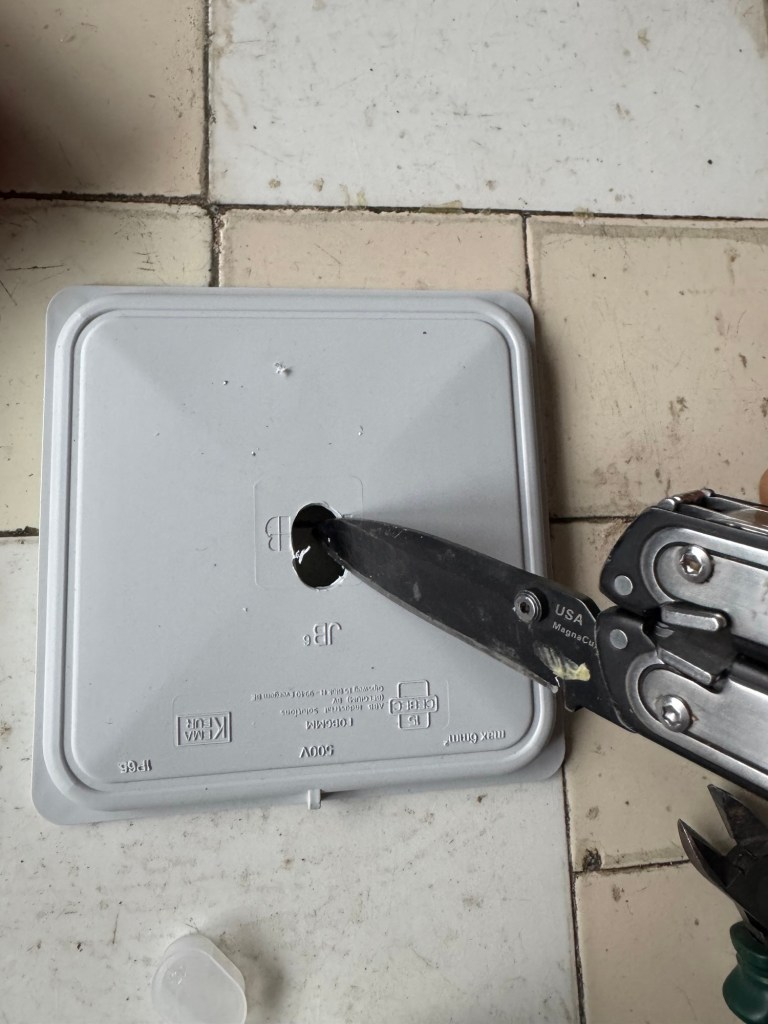

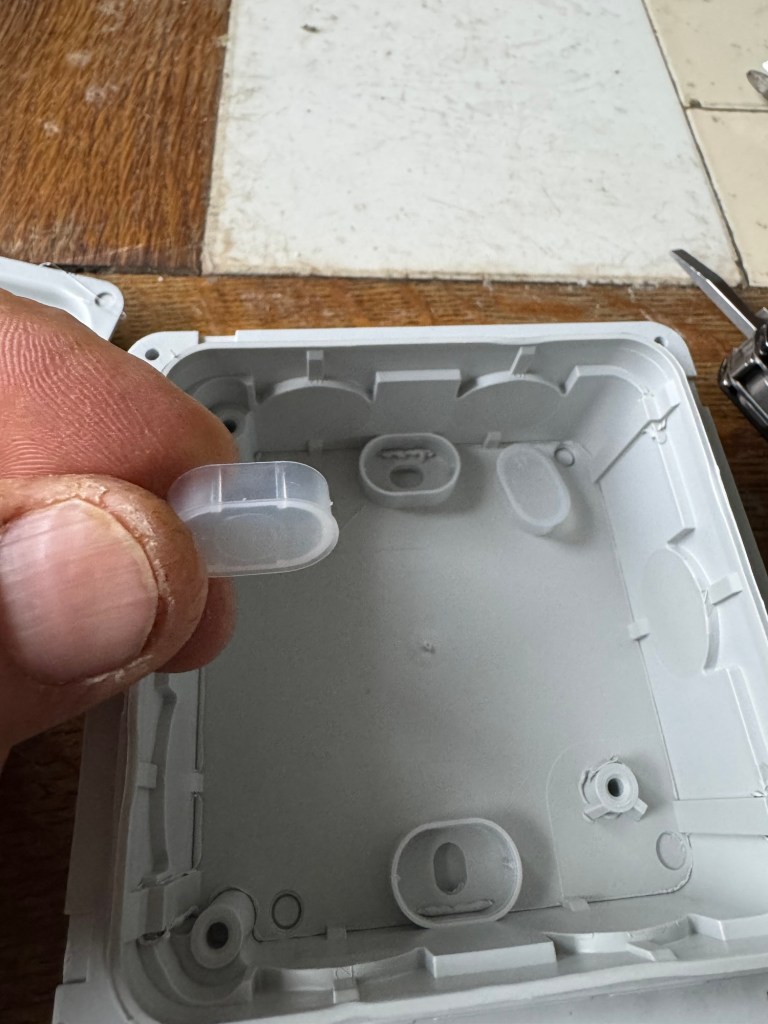

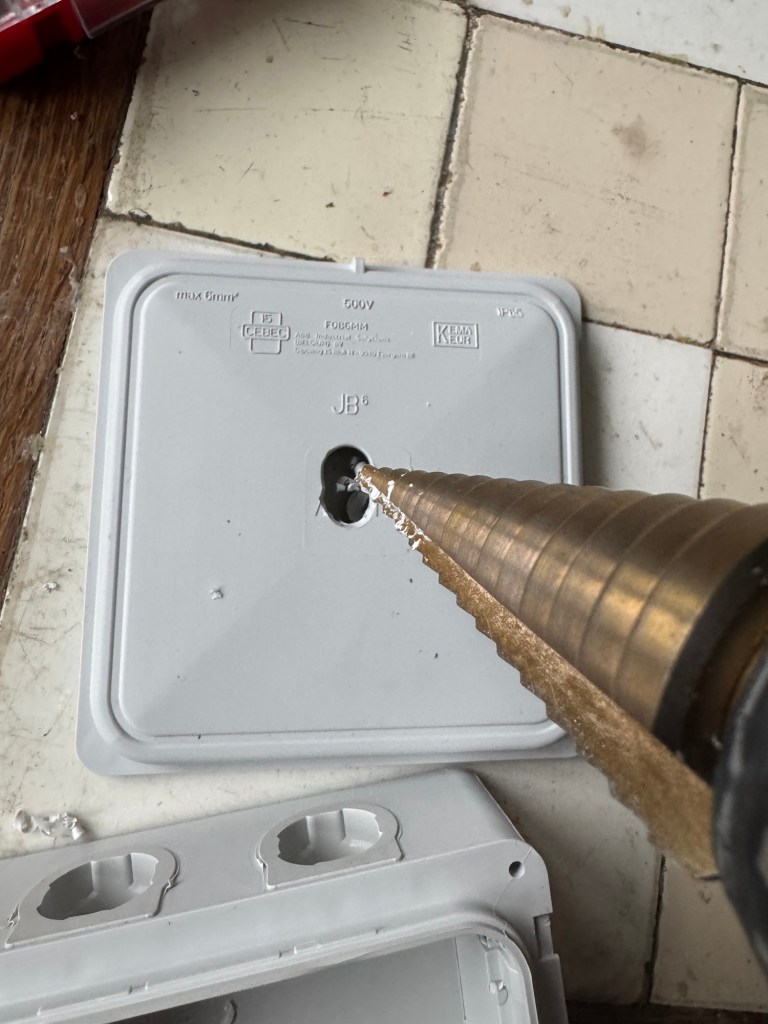

Onze opbouwdoos voorzien we eerst nog van een opening waar één van de bijgeleverde dekseltjes juist in past. Deze dekseltjes zijn eigenlijk bijgeleverd om inwendig de bevestigingsschroeven af te dekken.

Maar ze zijn lichtdoorlatend, wat we nodig hebben voor onze lichtschakelaar.

Aan één kant van deze doos komen we met onze 12 V naar binnen en we gaan tegenoverliggend naar buiten met onze 1800 V. En dus liefst apart van elkaar, door een andere opening.

Alle componenten worden nu met een lijmpistool vastgezet en de kabeldoorvoeren worden ook met deze lijm dicht gesmolten.

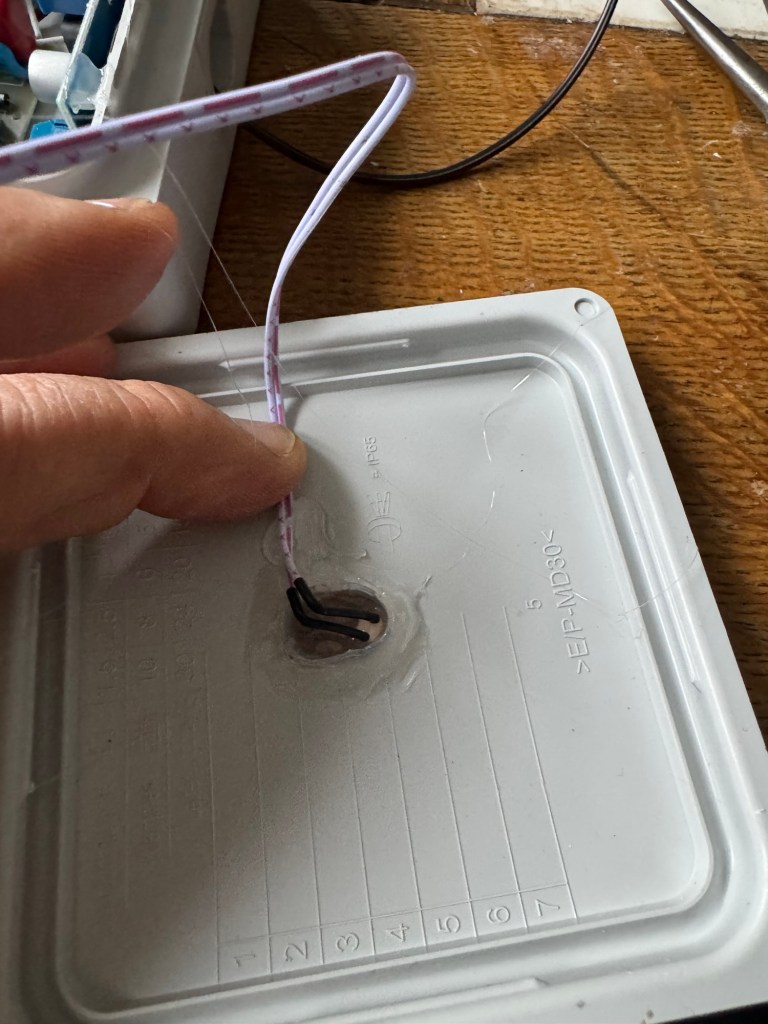

De lichtsensor wordt eveneens met de lijm tegen het venstertje gekleefd.

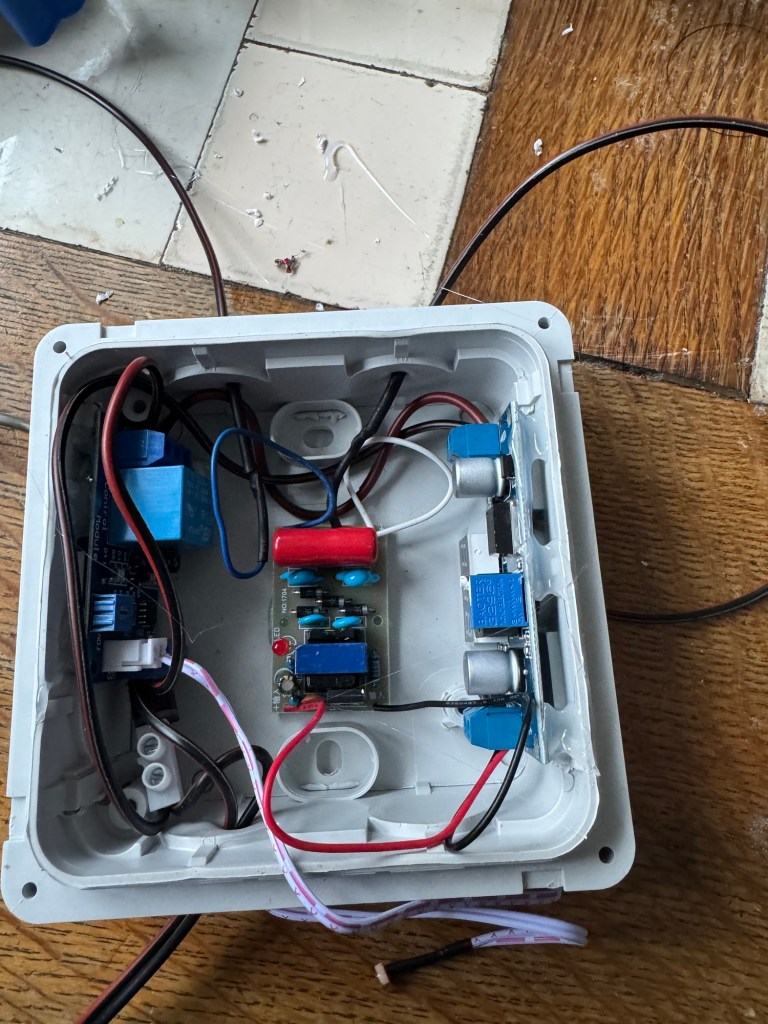

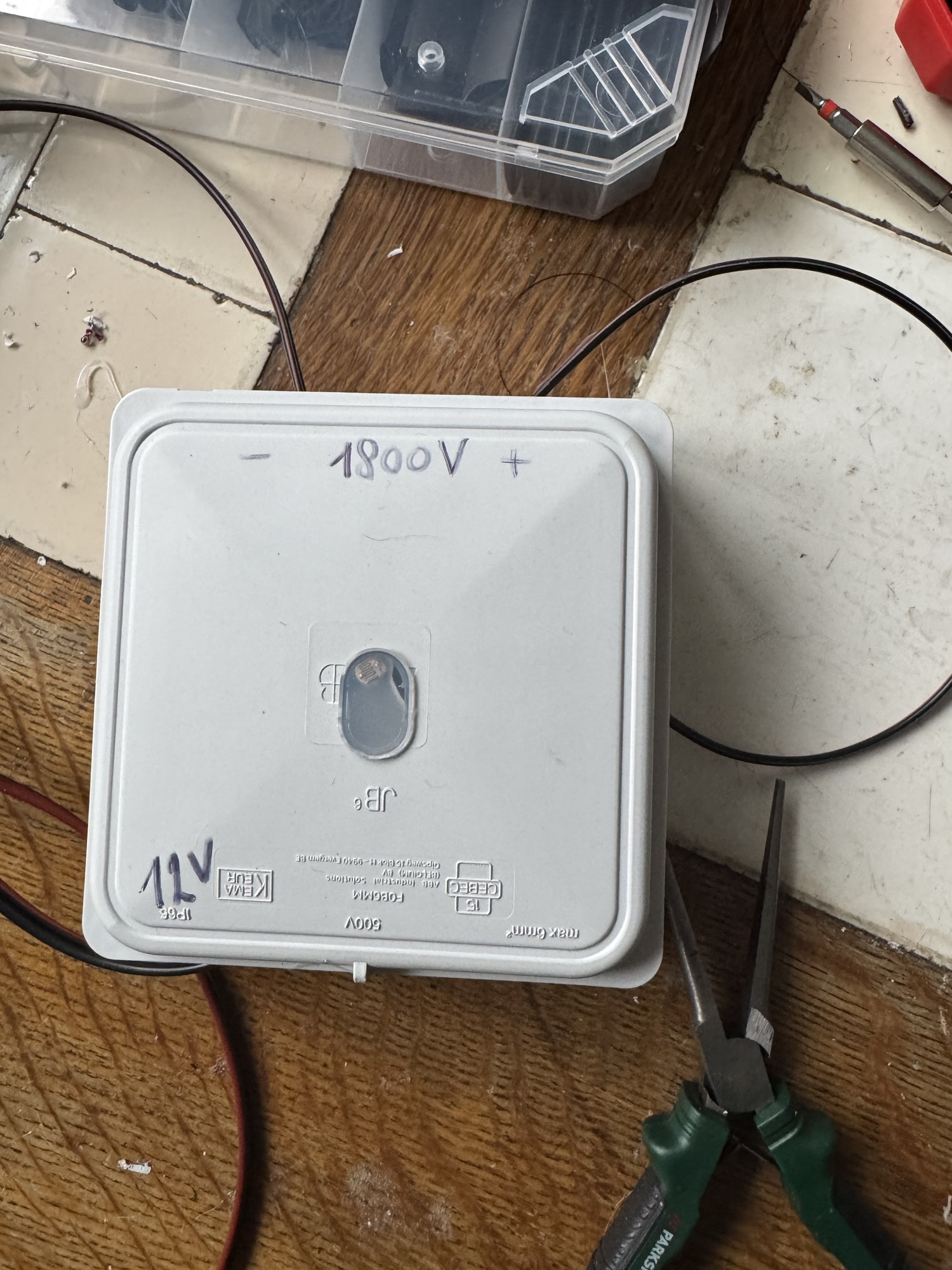

Het resultaat:

***Nog een zeer belangrijk detail om nooit te vergeten! Als er stroom stond op de installatie, houdt de rode condensator nog even de 1800V stroom vast. Zelfs als je de stroom uitzet, kan de generator dus nog een schok geven. Na uitzetten van de stroom dien je even een contact te maken om de condensator te ontladen. Ook later als de harp is geïnstalleerd, kan deze nog een schok geven bij aanraking, als de stroom nog maar pas is uitgezet. Pas hier dus mee op!!!

Vermeld aan de harpen ook duidelijk dat er een gevaarlijke spanning opstaat. Dieren kunnen niet lezen, maar rondneuzende onbevoegden worden toch best gewaarschuwd.
